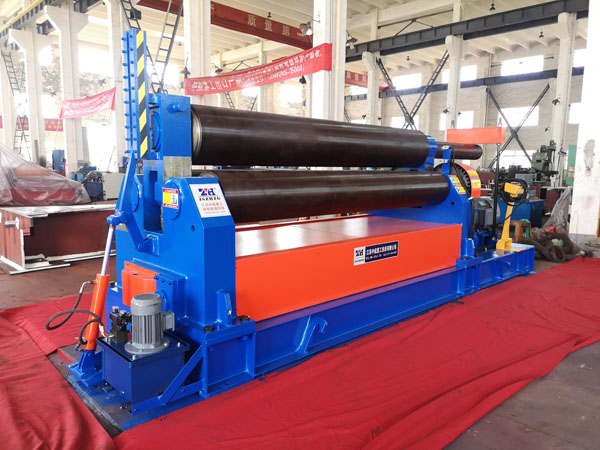

大型卷板機
發布日期:2019-06-25 14:16:32 所屬分類:卷板機 訪問統計:1219
大型船用卷板機是卷板機的一種,船用卷板機結構型式為三輥對稱式,上輥在兩下輥中央對稱位置作垂直升降運動,通過液壓缸內的液壓油作用于活塞桿而獲得,為液壓傳動,兩下輥?zhàn)餍D(zhuǎn)運動,通過減速機的輸出齒輪與下輥齒輪嚙合,為卷制板材提供扭矩,在兩下輥下部設有多組托輥,以提高下輥的剛度,并可進行垂直調節;在上輥的上部設有剛性大梁,在大梁與上輥之間設有多組托輥,以提高上輥的剛度;適用與超寬圓弧形零件的卷制結構型式為三輥對稱式,上輥在兩下輥中央對稱位置作垂直升降運動,通過液壓缸內的液壓油作用于活塞桿而獲得,為液壓傳動,兩下輥?zhàn)餍D(zhuǎn)運動,通過減速機的輸出齒輪與下輥齒輪嚙合,為卷制板材提供扭矩,在兩下輥下部設有多組托輥,以提高下輥的剛度,并可進行垂直調節;在上輥的上部設有剛性大梁,在大梁與上輥之間設有多組托輥,以提高上輥的剛度;適用與超寬圓弧形零件的卷制結構為三輥對稱式,上輥在兩下輥中央對稱位置作垂直升降運動,通過液壓缸內的液壓油作用于活塞桿而獲得,為液壓傳動,兩下輥?zhàn)餍D(zhuǎn)運動,通過減速機的輸出齒輪與下輥齒輪嚙合,為卷制板材提供扭矩,在兩下輥下部設有多組托輥,以提高下輥的剛度,并可進行垂直調節;在上輥的上部設有剛性大梁,在大梁與上輥之間設有多組托輥,以提高上輥的剛度;適用與超寬圓弧形零件的卷制。
大型卷板機主要特點:
1.該機是微機控制四輥卷板機,具有板材端部預彎功能,鋼板上料,不需調頭即可完成板料端部預彎和卷制成形。
2.該機四個工作輥采用42CrMo材質,經過鍛造、調質處理,HB220~260,綜合機械性能好,強度高,耐磨性強,適用于高負荷工作,使用壽命長。
3.該機工作輥端軸承采用滾動軸承,摩擦系數小,減少了無功損耗,節約能源。
4.該機下輥、側輥升降位移由計算機控制,自動調平,屏幕數字顯示,同步精度±0.2mm。卷板精度高,操作方便。
5.上輥旋轉安裝編碼器,能找準輥?zhàn)有D(zhuǎn)位置,便于找到卷管的縫口。
6.該機設有可移動操作臺,更方便操作人員使用,觸摸屏顯示三個工作輥的位置,使操作者一目了然。
7.該機控制系統采用日本OMRON公司智能型高速PLC可編程序控制器,該系統具有人機對話、故障自診斷、操作失誤智能判別、機床各部位監測、邏輯處理、斷電記憶、等保護功能;該系統具有抗干擾能力強、使用壽命長、抗震、運行穩定等優點。
8.該機下輥、側輥升降位移的傳感器采用高精度的傳感器,以保證位置精度及實現各輥位置監控。
9.強電部分主要電氣元件均選用國內優質產品,具有使用壽命長,無故障時間長等特點。
10.液壓系統中的主要閥組均選用精機產品。該閥組為鑄造流道,過流量大、阻力小、壓力損失小、發熱小,使機器性能更加可靠。液壓系統所用油管均為硬管,布局合理美觀。
11.液壓管路接頭均采用新技術冶金礦山用的快裝接頭,該接頭有可靠的徑向密封,以保證設備在工作中液壓系統不漏油。
12.液壓系統有吸、回油濾油器,保證系統的清潔,有空氣濾清器,保證油箱正常呼吸和水份蒸發,系統中有雙道的安全保護裝置,保證設備的使用安全。
13.翻轉軸承體(倒頭)裝有傾倒油缸,倒頭可傾倒與立起,方便工件取料,翻轉軸承體的翻轉和復位裝有聯鎖裝置,翻轉軸承體翻轉后,利用油缸,實現簡單的推動卸料,其它動作均處在待命狀態,只有在翻轉軸承體復位后才能恢復動作,起到安全保護作用,。
14.上輥尾部裝有平衡裝置,平衡裝置是在翻轉軸承體翻轉的同時,對上輥起平衡作用,當?shù)诡^翻轉出料時上輥靠平衡機構處于平衡狀態,這樣便能方便地取出筒形工件。
15.該機采用整體底座,剛性強,好吊裝,易安裝,機架及底座均采用焊接結構,并進行退火時效處理,消除內應力,提高卷板機精度。整機結構積木式組成,造形美觀,更加維修方便。
16.卷筒直徑誤差不大于1mm。
17.從上料后至卷成所需用時不得超過2分鐘
18.設備除四個工作輥外露,其余部分均有包裝防護。
19.液壓站與主機安裝位置為一體,便于安裝、運輸及使用。
