扁鋼彎曲機
發布日期:2019-06-26 9:24:57 所屬分類:型材彎曲機 訪問統計:1356
中航重工型材彎曲機性能與特點:
中航重工型材彎曲機,是用于角鋼、槽鋼、工字鋼、扁鋼、方管、圓管等各種異型材的卷彎專用高效加工設備,可完成各種型材的端部預彎,卷制圓形、弧形工件,廣泛用于航空航天、石油化工、水電、造船、汽車制造、機械制造、鋼結構建筑等行業。 型材彎曲機結構概述該機為弧線下調式結構,上輥軸固定,兩下輥軸圍繞一中軸相對于上輥軸分別作弧線升降運動,其功能主要是預彎型材的端部和使型材彎曲變形,同時兩下輥軸也為主傳動軸,由液壓馬達驅動,使彎曲變形的型材卷制成形。為防止型材在卷彎過程中的扭曲變形,提高型材的卷彎精度,增設有兩托輥和滾輪,可上、下垂直移動,以適應卷彎不同規格和不同彎曲半徑的型材。

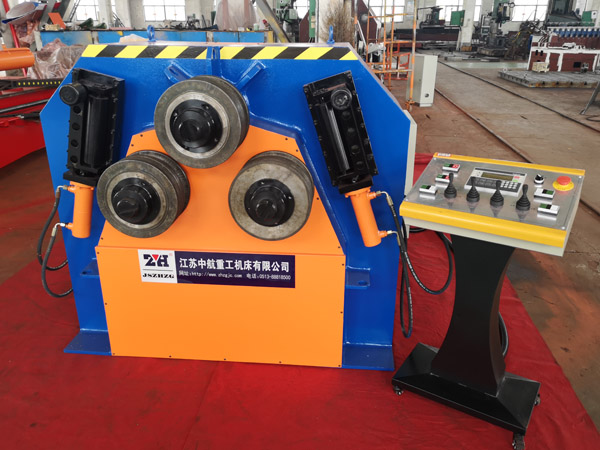

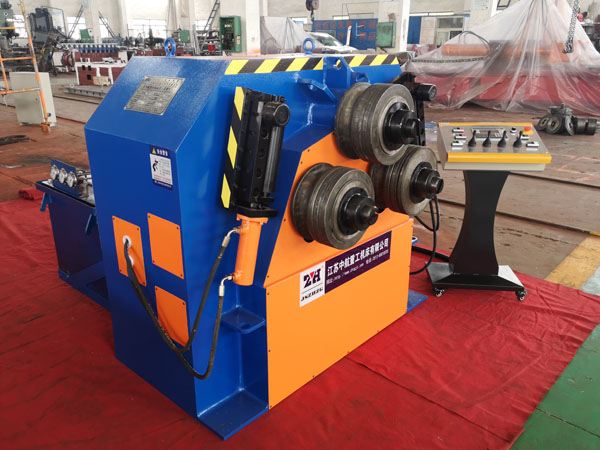

180-型材彎曲機為弧線下調式三輥型彎機,床身為鋼板結構件,做消除內應力處理,主輥的傳動通過液壓系統經液壓馬達、齒輪、鏈輪傳遞給動力做旋轉運動。兩只邊輥,繞中軸做弧線式運動,通過液壓系統經液壓馬達、齒輪傳遞的動力與主輥同時做旋轉運動,托輥則安裝在邊輥上,使托輥隨邊輥同時做弧線運動,以確保卷制型材的精度。根據現場和型材的要求,可以立式或臥式安裝.
江蘇中航重工機床有限公司生產的型材彎曲機是一種專用卷彎角鋼、槽鋼、工字鋼、扁鋼、方鋼、圓鋼等各種異型鋼材的高效加工設備,可一次上料完成卷圓、校圓工序,廣泛用在石油、化工、水電、造船及機械制造等行業。本機結構先進,工作可靠,體積小,功能齊全,是目前國內外先進的型材成型設備。
|
